lecture 3

lecture 3: 变换¶

1. 学习变换的目的¶

变换分为**模型变换**与**视图变换**。

对于模型变换，事实上就可以理解为一个模型（无论是人还是物体）的运动状态的变化，包括旋转、伸缩、平移等等。

对于视图变换，就是对视角的角度、维度进行处理，例如投影、透视等等。

2. 二维变换¶

对于二维变换，首先我们需要将矩阵与变换联系起来。

我们先从比较简单的**线性变换**开始：

1. 线性变换¶

1. 放缩¶

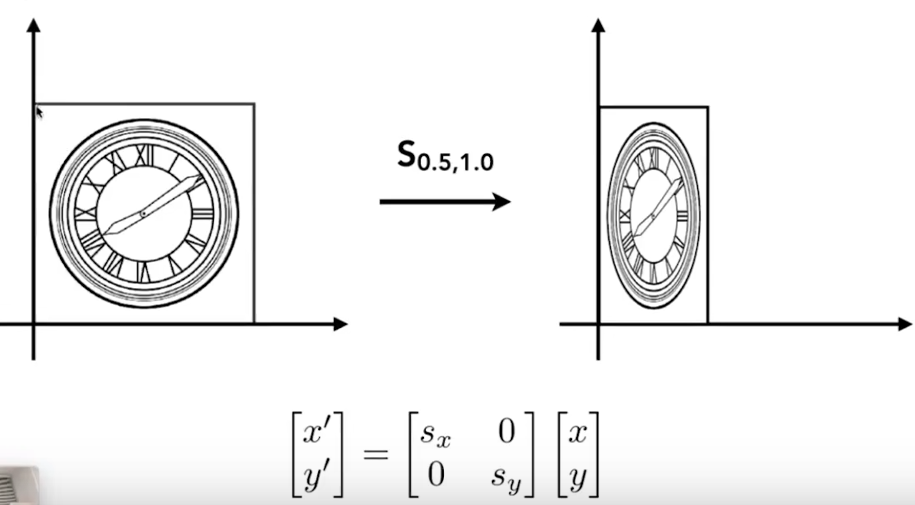

假设有一个矩形，其四个顶点为 $(0,0), (x,0), (0,y), (x,y)$ ；我们希望通过某种矩阵乘法将它的长度（x）与宽度（y）进行不同比例的**放缩**。

显然，通过如下矩阵乘法能够达到这一点：

1725976995891

2. 反射¶

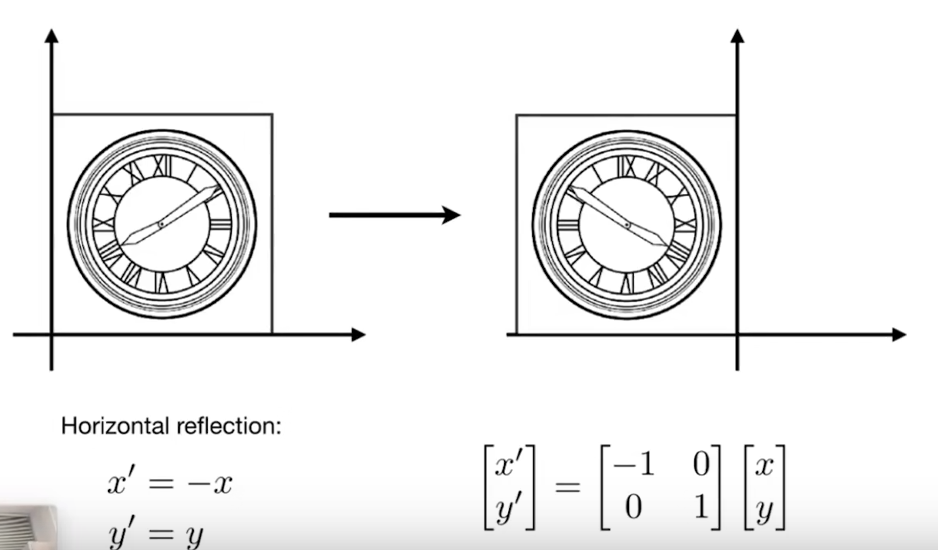

更普遍地，我们尝试对 $s_x$ 与 $s_y$ 取负值，那么就达成了**反射**的效果：

1725977103703

3. 切变¶

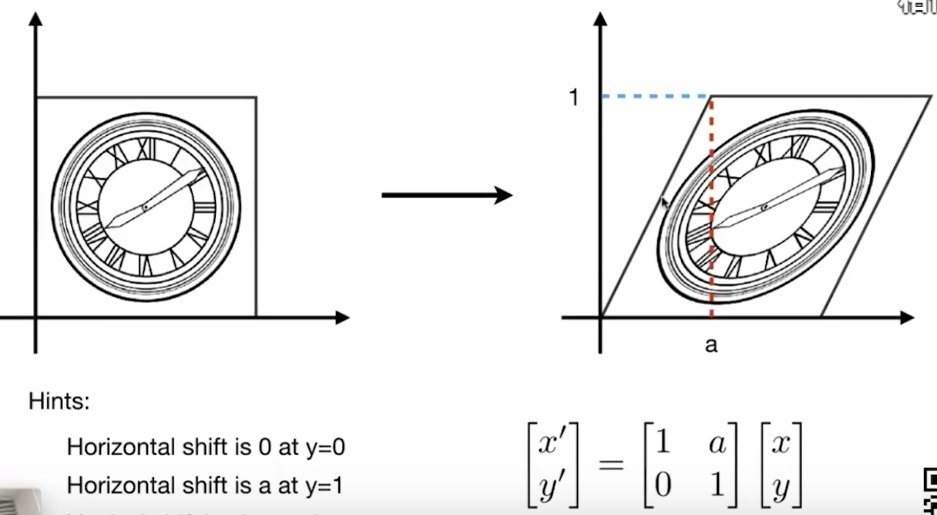

再普遍一点，我们将非对角线的两个0利用起来，则会做出**切变**的效果：

从矩阵的乘法角度而言，对角线上的数相当于原坐标的对应系数，而非对角线上的数相当于建立起了原坐标中x和y之间的关系。

1725977503943

此时， $x'=x + ay;y'=y$

注意：作为代数学的良好习惯，我们在调整系数（这里调整的是系数矩阵）时，系数中最好不要带未知量。

4. 旋转¶

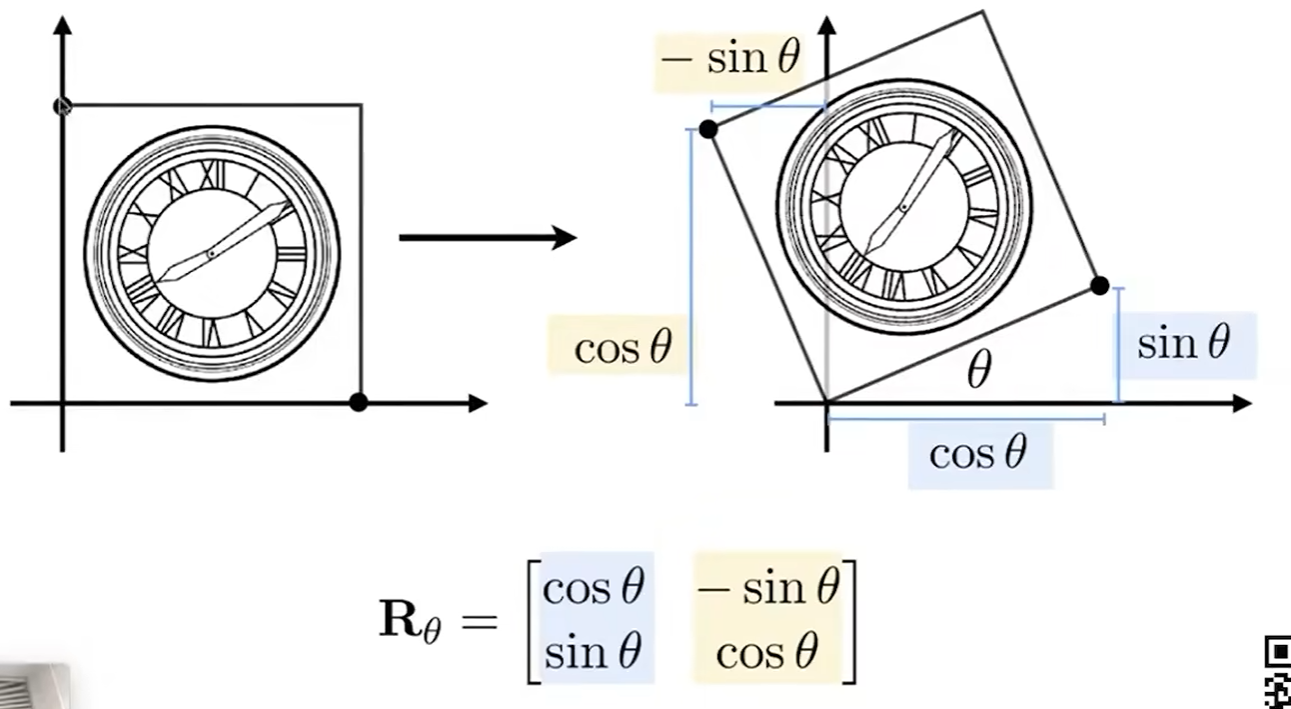

同样的，我们期望找到这个图形绕(0,0)旋转 $\theta$ 角度的方式。

由于视频中的解法相对取巧，这里给出具体证明：

根据之前的经验，我们事实上就是要求x',y'关于x,y的函数，如果函数是一次的，那么就可以用矩阵乘法的方式来进行表示。

在旋转中，图形的每一个点都相当于是原来的点绕原点旋转 $theta$ ，那么我们取其中一个点A与其旋转后的点A';

设 $OA' = OA = r$ , $OA$ 与x轴夹角为 $\phi$ ，则有：

$x'=rcos(\phi+\theta) = rcos\phi cos\theta - rsin\phi sin\theta$

$y'=rsin(\phi+\theta) = rsin\phi cos\theta + rcos\phi sin\theta$

并且： $x=rcos\phi, y=rsin\phi$ ，代入即可获得最终的式子。

1725978619232

5. 小结¶

以上四种变换具备相似之处，那就是它们的变换公式都满足 $x' = ax + by$ 以及 $y' = cx + dy$ ，这也就意味着它可以用简单的矩阵乘法表示整个变换。这类变换命名为**线性变换**。

事实上，所谓“线性”是因为 $x'=f(x,y)$ , $y'=g(x,y)$ 中f和g这两个函数都仅有**一次项**，甚至常数项都不能够存在。

2. 非线性变换¶

1. 平移¶

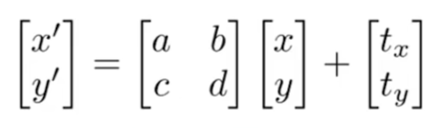

一个简单的平移操作，很容易能够想到它变换的公式为 $x'=x+t_x,y'=y+t_y$ 。然而，它由于存在常数项，并不能够将它用简单的矩阵乘法表示。退而求其次，我们可以通过这种方式来表示它：

1725979298213

但显然，作为如此频繁使用的操作却没有与其他变换统一，这是难以接受的（在深入计算机编程后会发现，归并和封装能够大幅减少代码量，而它的基本要求就是对象们的基本特点相同，或者说它们能够被同一个定义描述）。

因此我们需要扩展矩阵的维度，添加一个用于描述**常数**的维度，那么平移也可以用矩阵乘法来表示了：

1725979569069

对这个多出来的维度进行必要的约束： - 当图形作为一系列的**点**进行平移操作时，令它为1 - 当图形作为与原点连接的一系列**线段**进行长度改变（对应放缩、反射），或角度改变（对应旋转）时，令它为0

特别的，切变属于一种“特殊”的长度改变，这是因为它长度改变的参量包含的另一个坐标。

这个“多出的维度”在齐次坐标将做出进一步解释。

刚才的这个过程，就是**齐次坐标**的处理。

3. 齐次坐标¶

构建模型¶

在添加了一个维度后，我们对所有的二维变换都有了一个共同的处理方法：通过一个矩阵乘法运算即可完成对应的变换。

但对于多出的维度，仍然没有一个比较好的描述手段。在这种情况下，基于在**平移**操作中对该维度的分析，我们可以直接有如下定义：

对形如(x,y,1)的矩阵，它代表在(x,y)的**点**
对形如(x,y,0)的矩阵，它代表从(0,0)到(x,y)的**向量**

事实上，这种“人为定义”很危险，我们还需要论证它符合“点”和“向量”的计算方式。

我们查验这个定义是否满足点和向量的计算（直接利用矩阵的加法即可）： - 向量+向量=向量： $(x_1,y_1,0)+(x_2,y_2,0)=(x_1+x_2,y_1+y_2,0)$ - 向量+点=点： $(x_1,y_1,0)+(x_2,y_2,1)=(x_1+x_2,y_1+y_2,1)$ - 点+点=点： $(x_1,y_1,1)+(x_2,y_2,1)=(x_1+x_2,y_1+y_2,2)=((x_1+x_2)/2, (y_1+y_2)/2, 1)$

这里只有**点+点**略微反直觉，因此我们直接定义：**两点相加的结果是二者连线的中点**以符合这个数学模型。

返回再看图像的各种二维变换，我们会发现：对线性变换（第三维为0）都是将图形“分割”成一条条线进行变换的，而对非线性变换（第三维为0）都是将图形“分割”成一个个点进行变换的。

这样，我们就成功从一个图像中抽离出两个最基本的变换单元：点与向量，而它们所能做出的二维变换可以用矩阵乘法运算完全描述。根据这样一个数学模型，我们就可以将所有的二维变换以数据的方式载入计算机了。

仿射变换¶

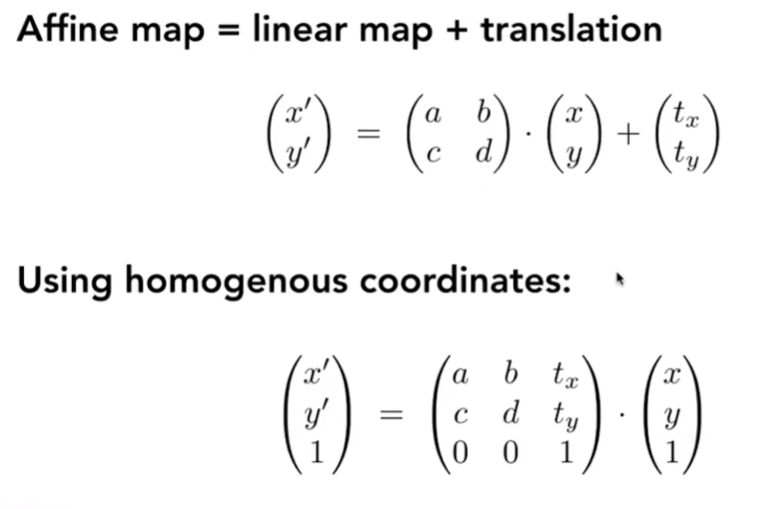

仿射变换=非线性变换+线性变换

成功实现“齐次坐标”这样一个方法后，我们就可以将任意一个仿射变换转化为矩阵乘法的形式：

1725981711197

总结一下，针对单个二维变换，其对应公式如下：

1726016645203

4. 其他变换¶

逆变换¶

逆变换表示为 $M^{-1}$ ，即从变换后的状态返回变换前的状态。

逆变换的矩阵等于变换的矩阵的逆。

特别的，尝试一下旋转操作的变换：

当旋转 $\theta$ 与旋转 $-\theta$ 时，其变换矩阵为 $sin\theta$ 取反， $cos\theta$ 不变，也可以说：

$R_{-\theta}=R_{\theta}^{T}$

而根据定义，这两个操作互为逆，那么我们就有：

$R_\theta^{-1}=R_\theta^T$

组合变换¶

定义¶

对一些复杂的变换，我们可以拆解为简单的变换组合：

1726016926766

需要注意的是，变换的先后顺序很重要！同时注意，我们的旋转一直是以原点为轴进行的。

也因此，变换不满足交换律。

在组合变换时，我们只需要在原坐标的左边进行矩阵的乘法即可。也就是说，完成组合变换的关键，就是计算矩阵的连续乘法，例如：

$R_{45}T_1X=(R_{45}T_1)X$

通过矩阵的结合律可以发现，对于组合变换而言，同样可以使用一个3x3的矩阵进行描述。

应用¶

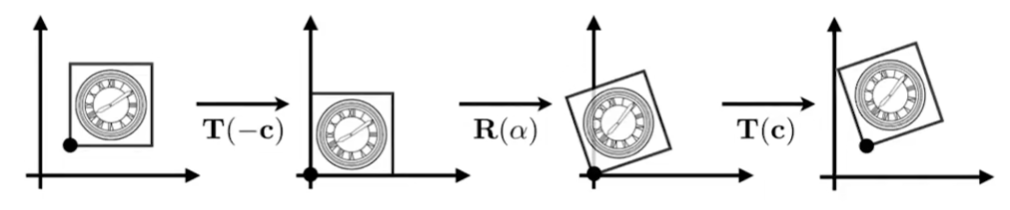

通过组合变换，我们就可以实现一些更复杂的变换。例如希望以某个特定的点为轴进行旋转，那么只需要将那个点平移到原点处，进行旋转操作后在平移回去即可；这里的每一步都可以用简单变换来进行求解：

1726017440909

这里的“平移回去”，就是乘一个平移矩阵的逆。

5. 三维变换¶

从二维类比三维，我们同样可以引入齐次坐标对三维的点与向量进行描述：

三维的点： $(x,y,z,1)^T$
三维的向量： $(x,y,z,0)^T$

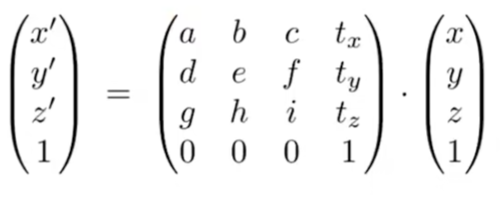

那么，三维变换的公式如下：

1726017678776

注意：在组合变换中，先进行线性变换，再进行平移变换。
