chapter 3: 进程¶

1. 概念¶

1.1 进程¶

在操作系统中，我们运行各种各样的程序：

批处理系统（Batch system）
分时系统（Time-sharing systems）

对进程（process）：进程是一个正在运行的程序。

一个进程包括：

文本段（text section）：代码
数据段（data section）：全局变量等
栈（stack）：函数参数、局部变量、返回地址等
堆（heap）：动态分配内存
程序指针（program counter）

这里的栈和堆只是用来描述不同的功能区域，与数据结构中的栈和堆无关。

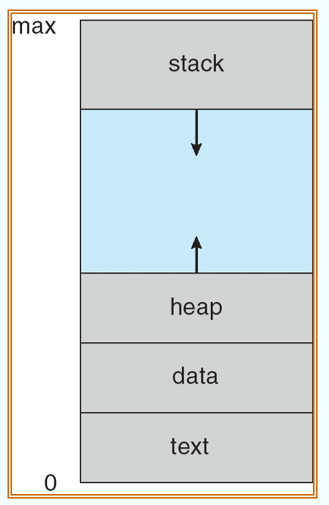

大致的虚拟内存分配格局如下：

1727062092280

注意，图中的0-max不是实际地址，而是虚拟地址，通过一定的映射关系联系到实际地址。

1.2 进程的状态¶

进程有如下状态：

new：进程正在被创建
running：指令正在被执行
ready：进程正在等待使用处理器（正在等待被写入主存）
waiting/blocked：进程正在等待某个事件的发生（比如I/O的输入等）
terminated：进程已经完成执行

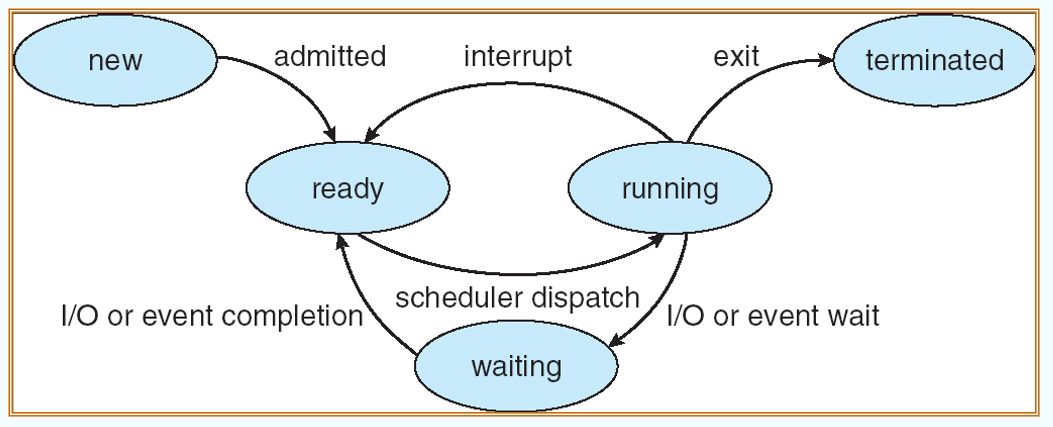

不同的状态间转化关系如下：

1727062573175

1.3 进程控制块（Process Control Block，PCB）¶

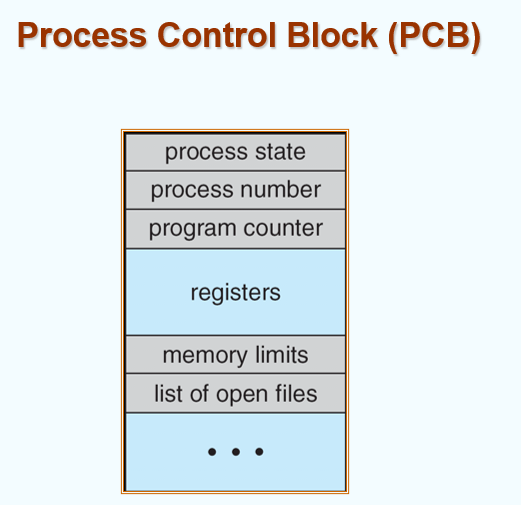

进程中有一些信息需要记录，这些信息被记在进程控制块中，例如：

Process state
Program counter
Content of CPU registers
CPU scheduling information
Memory management information
Accounting information
I/O status information

1727247573671

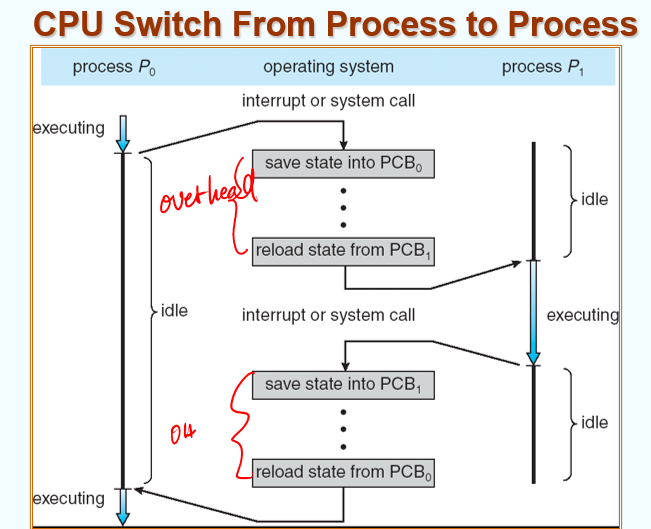

事实上，进程与CPU的关系是一对多的关系，一个进程可以被多个CPU执行。而在不同CPU间进行信息交接（包括不同时间点下的同一CPU）需要进程控制块中的信息。它的具体运作方式如下（图中可以理解为同一个CPU对两个进程的调度）：

1727247844163

同时，在进程执行PCB的换入换出时需要一定时间，这就是PCB相关的Overhead（开销）。

补充：对于interruption对PCB的影响，某些进程可能在执行很重要/危险的操作（例如对内存相关的操作）时被中断，这时有其他的方式不令PCB优先写入，而是先等待危险操作处理完毕后再处理interruption，这种操作叫做mask.

2. 进程调度（process scheduling）¶

2.1 调度队列¶

对于不同的进程状态，有不同的队列进行存储：

Job queue（任务队列）：系统中所有的进程
Ready queue（就绪队列）：处于就绪状态的进程
Device queues（设备队列）：等待I/O操作完成的进程
因为有很多Device，所以有很多Device queue，共同构成一个队列组。

进程在各种队列之间漫游（migrate）

事实上，队列之间存放的是不同进程的PCB，而不是进程本身。

进程不可能同时在不同的队列，这是因为：

进程的实质其实是执行一系列线性的指令，这就意味着它在同一个时间段只可能处于一个状态；同时我们知道不同队列事实上代表的就是进程不同的状态。因此，进程只能在一个队列中，而不能同时在多个队列中。

而对多核CPU，可以有多个Ready queue，每个队列对应一个CPU；也可以只有一个Ready queue，但多个CPU共享这个队列；对每一个进程附加调度器，由调度器决定进程由哪个CPU执行。

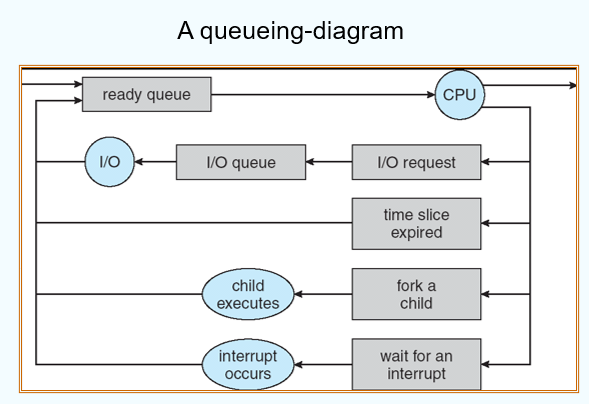

一个比较好的，CPU处理进程的过程如下图（图中不同的行代表不同的特殊情况，则需要转入不同的队列）：

1727249176436

2.2 调度器¶

调度器（scheduler）本身其实是一个程序。它一般分为如下两类：

Long-term scheduler（长期调度器，or job scheduler）：负责选择哪些进程应当别加载进入内存。
Long-term scheduler控制了multiprogramming的度，它决定了系统中哪些进程被存入主存中。
但目前由于分时系统的完善，一般都是用户主动选择将哪些进程调入内存。
Short-term scheduler（短期调度器，or CPU scheduler）：负责决定下一个运行的进程，并且分配CPU资源。

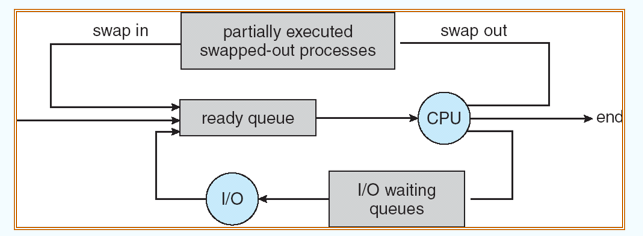

Medium-term scheduler（中期调度器）：当内存中的进程过多时，负责将内存中不活跃的进程换出到外存（它在磁盘中，是运行时的一片固定区域，调度成本很高，一般不用）。

1727249550923

之所以命名为long/short-term scheduler，是因为它们的调度周期（频率）不同。长期调度器的周期一般为几分钟（这是由于异步处理较慢导致的），而短期调度器的周期一般为几十毫秒（这是由于CPU运行速度快导致的）。

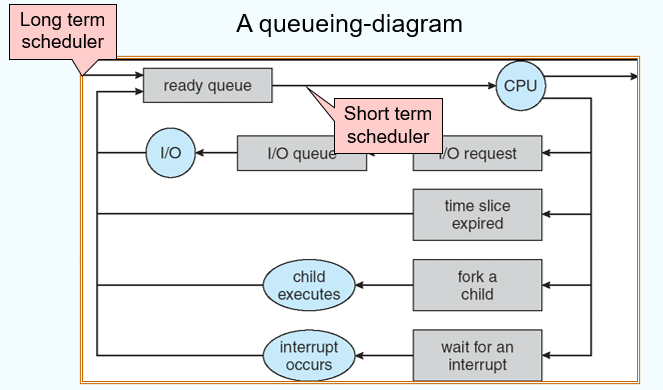

Long/short-term scheduler的工作位置如下：

1727249418656

对不同的进程，可以根据开销分类为两类：

I/O bound process（I/O绑定型进程）：进程主要是等待I/O操作完成，因此它们的调度频率较低。
CPU bound process（CPU绑定型进程）：进程主要是执行CPU计算，因此它们的调度频率较高。

我们需要考虑不同类型进程之间的结合。

2.3 上下文切换¶

在不同的进程间进行切换时，需要加载/保存相应的PCB；这需要一定的时间开销。

为了加速上下文切换，可以将一些进程划分为一组，这样在进程切换时如果进程处于同一组中，就可以直接读取。但这将会产生额外的空间开销。

3. 进程操作（process operations）¶

3.1 创建进程（creating processes）¶

父进程可通过fork创建子进程，这最终会生成一个进程相关的树。

父进程和子进程之间的关系有不同的设计方式：

资源共享方面（Resource sharing）
父进程和子进程共享所有的资源
子进程可分享一部分父进程的资源
父进程与子进程不共享资源
执行方面
父进程和子进程并发执行
父进程等待，直至子进程结束后再继续执行
地址空间方面
子系统和父系统公用（duplicate）地址空间
子系统有一个载入其中的程序
UNIX举例
fork 系统调用：创建子进程
exec 系统调用：在fork之后使用，用于将进程的内存空间更换为一个新的程序

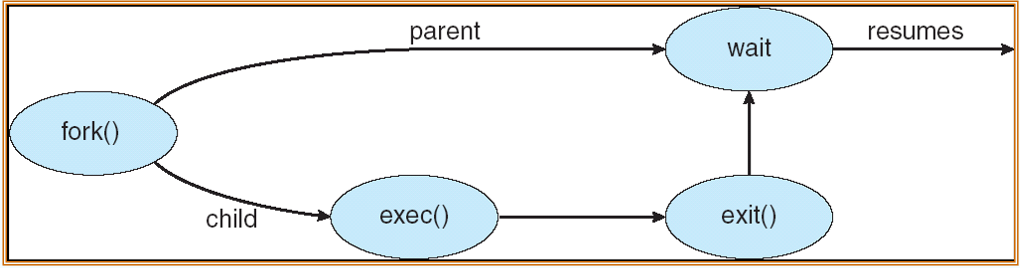

具体的运行流程如下：

1727663755293

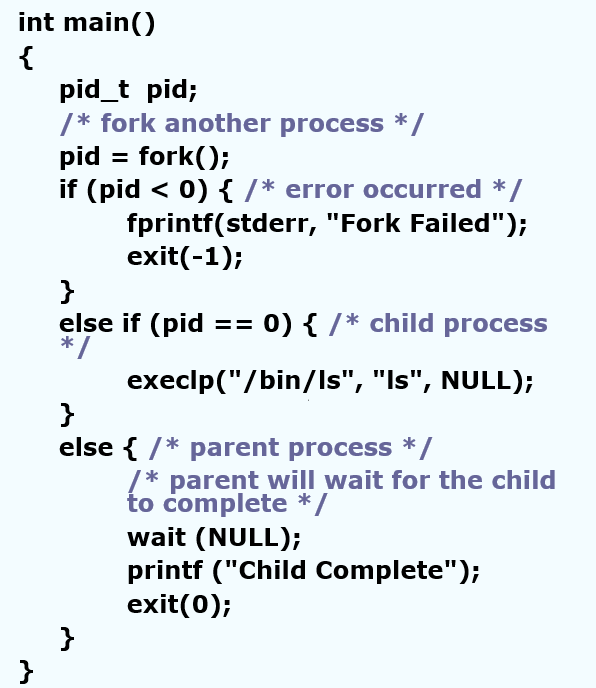

对于C代码，执行方法如下（假设子进程与父进程调用同一个main函数）：

1727663922283

实际代码中，注意到如下特点：

父进程结束后，子进程仍然在运行（无论是正常结束（terminated）还是被kill掉（经由interrupt/trap等方法））；当父进程调用wait()时，会等待子进程完成后才会继续执行。（即，wait()前的代码父子并行；wait()后的代码子进程先，父进程后）
fork()生成的子进程会进入当前父进程正在执行命令的位置（可以理解为是对应汇编语句的PC）
fork()返回值是子进程的PID
子进程返回的PID为0

3.2 终止进程（terminating processes）¶

进程结束的方法有两种：

exit（正常结束）：进程运行到最后一个命令，并且向操作系统申请删掉自己。
子进程结束时，信号会通过wait()函数传入父进程，让父进程通过wait()函数
进程的资源由操作系统进行释放
abort（异常结束）：父进程可以终止子进程的运行，原因可能如下：
子进程申请资源过多
子进程的任务不再被需要
父进程正在exit
- 有的操作系统并不会由于父进程的结束而结束子进程
- 父进程结束，对应子进程都结束，这种方法叫做级联终止（cascading termination）
- 在某些操作系统，子进程get orphaned，父进程变为init process(PID = 1)

4. 进程协作（process cooperation）¶

4.1 概述¶

根据进程的协作方式，有两种不同的分类：

独立进程（independent process）：不可影响其他进程，也不可被其他进程影响的进程
合作进程（cooperating processes）：可影响其他进程、也可被其他进程影响的进程

协作的优势有：

信息共享
计算速度提升
模块化
便捷性

4.2 生产者/消费者模型（producer-consumer model）¶

将进程分为两种不同的身份：生产者/消费者；其中：

生产者主要负责向buffer中写入数据
消费者主要负责从buffer中读取数据

在这个模型中，存在两种不同的buffer:

unbounded-buffer: 针对消费者，buffer没有大小的限制，只在没有新的数据需要处理时进行等待
bounded-buffer: 针对生产者，buffer有大小的限制，当buffer满时，生产者等待，当buffer空时，消费者等待

其代码可以实现如下：

1727665534700

注意到，必然有 out < in，因为要先输入，再输出（out和in都假设从0开始）

根据刚才模型的思路，我们就可以设计出对应生产者与消费者的代码：

1727665830315

1727665842451

5. 进程通信（interprocess communication，IPC）¶

5.1 概述¶

进程通信，即实现进程间信息交换并且同步它们的行动的策略（mechanism）。

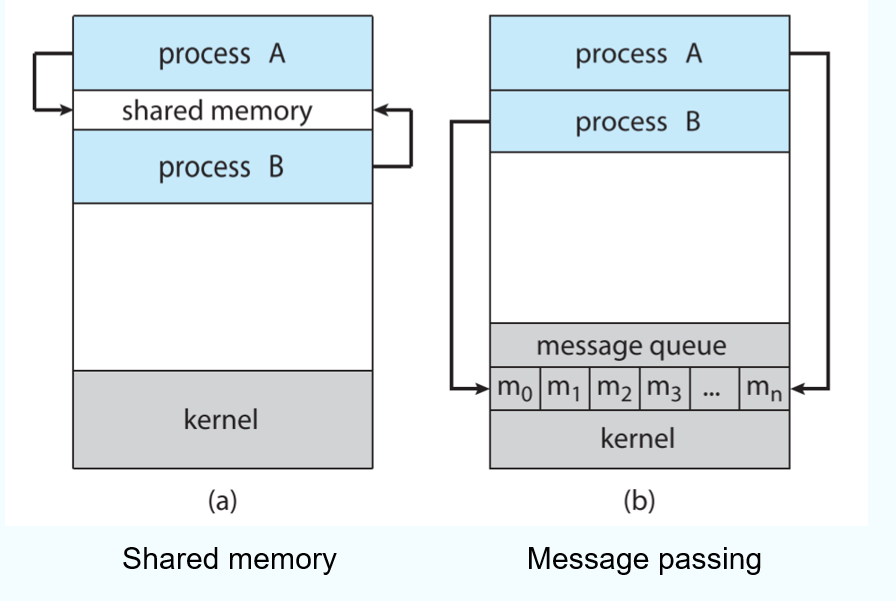

两种不同的IPC方法：

消息传递（message passing）
通过send/receive函数进行消息传递
举例：pipe、socket等
共享内存（shared memory）
通过某些两个进程均可访问的变量进行消息传递（例如全局变量）
共享内存性能更好（不需要进行消息队列的管理），但实现方式更复杂（由于并发访问，需要加锁等机制）

IPC需要两个进程间建立conmmunication link。其实现方法大致有：

物理层面（shared memory/bus）
逻辑层面（sockets/pipes等properties）

1727666107440

5.2 直接通信（direct communication）¶

例如如下函数：

send(P, message)
receive(Q, message)

这种communication link有如下特点：

link是自动建立的
link只能有一对（即一对一通信）
每对通信双方只有一个link（实现方式只有这么一种）
这种link可以是单向的（unidirectional）（例如中间有一个端口作为收发方，其他端口只需要持续做收/发操作即可），但一般都是双向的（bi-directional）

5.3 间接通信（indirect communication）¶

信息通过在邮箱（mailboxes）或端口（ports）中进行传递。

每个mailbox有一个唯一的标识符（id）
进程必须共享一个mailbox，才能互发信息
